BÓC TRẦN NGUỒN AIGO BRONZE GB750 - Nguồn máy tính (PSU) thuộc phân khúc tầm trung giá rẻ

24/05/2023

AIGO nhà sản xuất case, nguồn máy tính và các thiết bị ngoại vi vừa đem tới thị trường Việt Nam dòng sản phẩm nguồn máy tính (PSU) thuộc phân khúc tầm trung giá rẻ GB series với 3 mức công suất 550/650/750W và các tính năng chính như Active PFC (short range), Single rail 12V, DC to DC và hiệu suất 80Plus bronze 230EU (Model EU750)

I-Hộp và Phụ kiện:

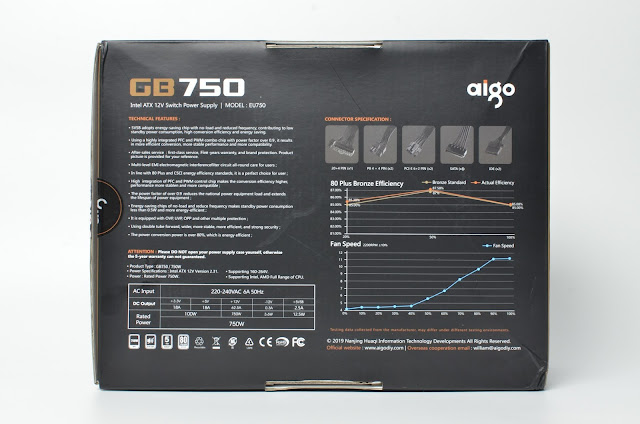

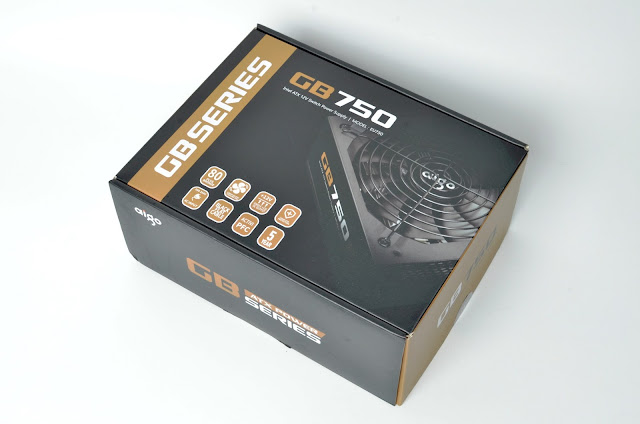

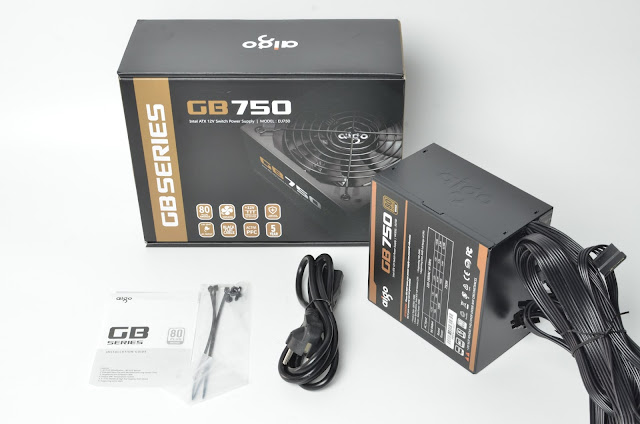

Hộp của GB750 có kích thước trung bình tông màu đen nâu. Các thông số kỹ thuật đc in khá đầy đủ ở mặt sau của hộp. tuy có một vài lỗi chính tả nhỏ



Phụ kiện kèm theo GB750 gồm có : 1x dây nguồn EU type, 4x ốc vặn, 3x dây rút(zip tie), 1x sách HDSD


II-PSU
1-Bên ngoài:

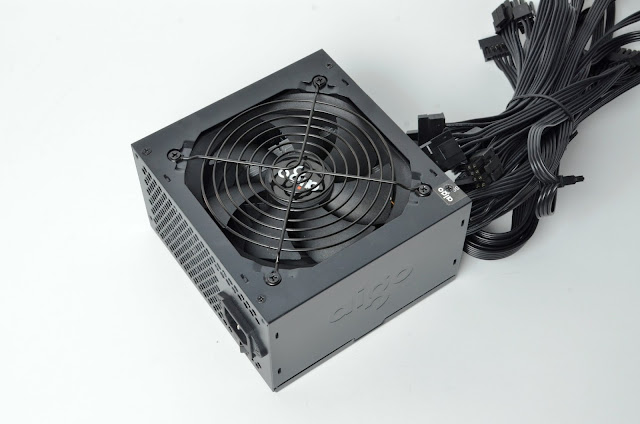

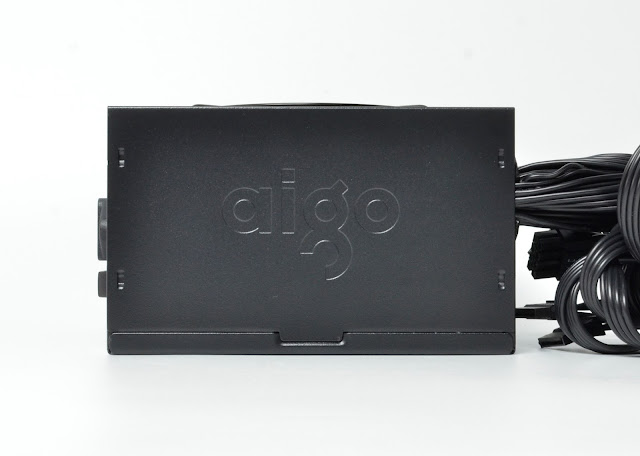

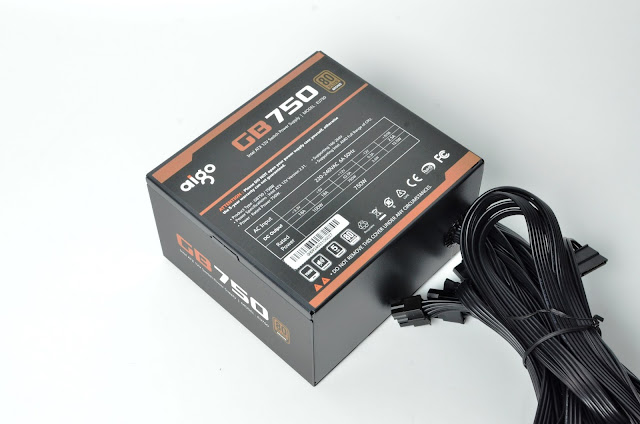

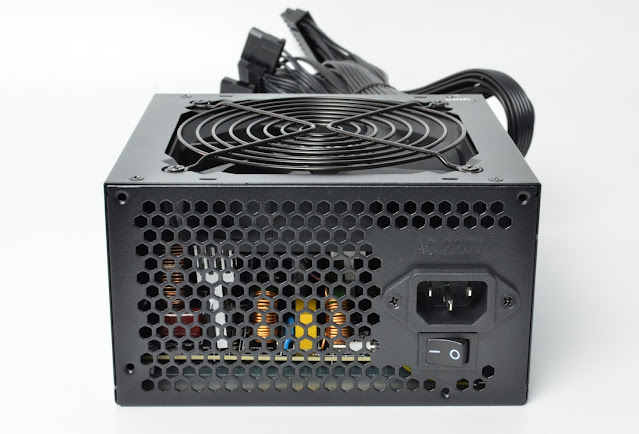

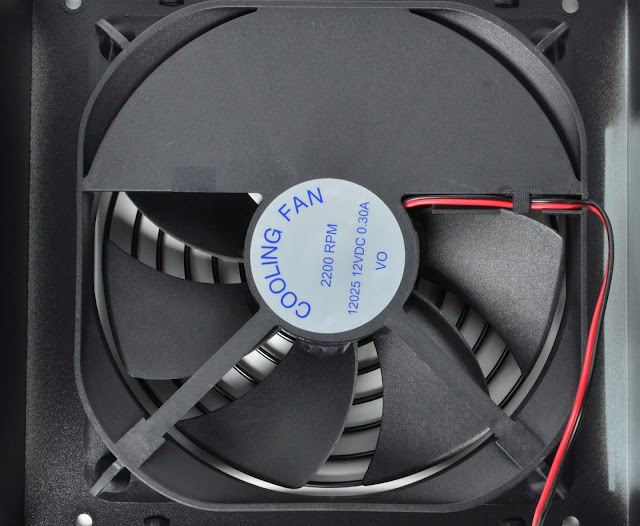

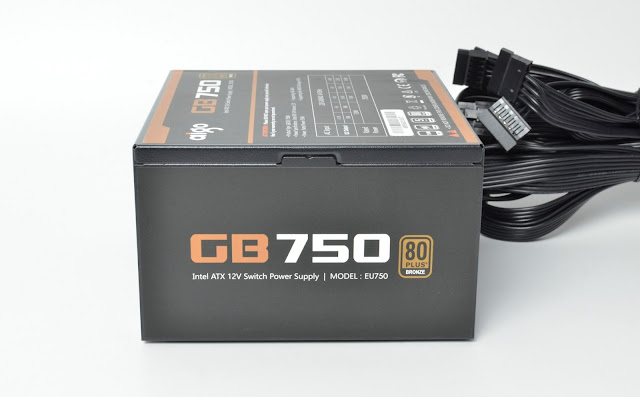

GB750 có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen với logo Aigo dập nổi bên hông, Nguồn sử dụng quạt làm mát 120mm đi kèm với hệ thống cáp bẹ đen mềm

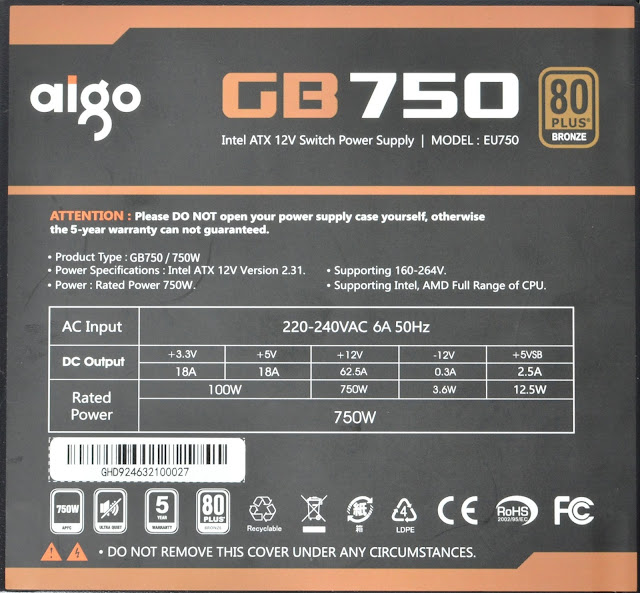

Công suất danh định: 750W, Single rail 12V@750W, Active PFC short range

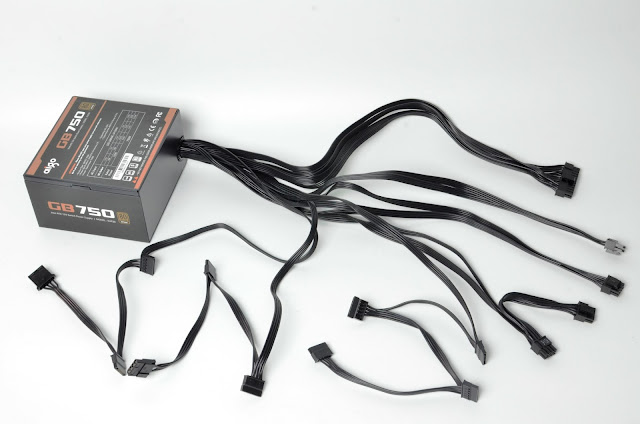

Hệ thống cáp dạng bẹ đen của GB750 gồm có:
   -1x 24pin Mainboard (55cm)
   -2x 4+4pin ATX12V (60cm)
   -2x 6+2pin PCIex (50cm+15cm)
   -8x SATA (45cm+)
   -2x ATA (45cm+)

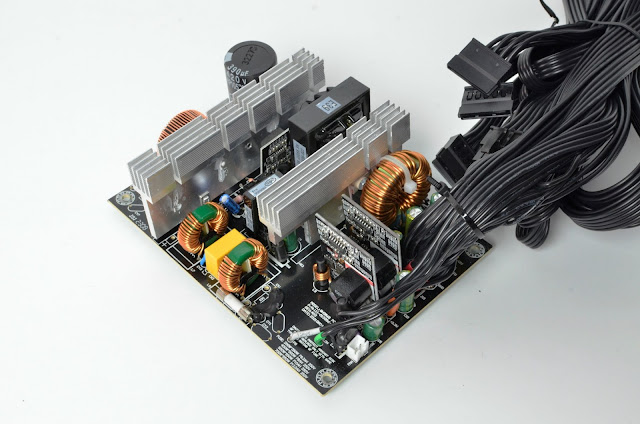

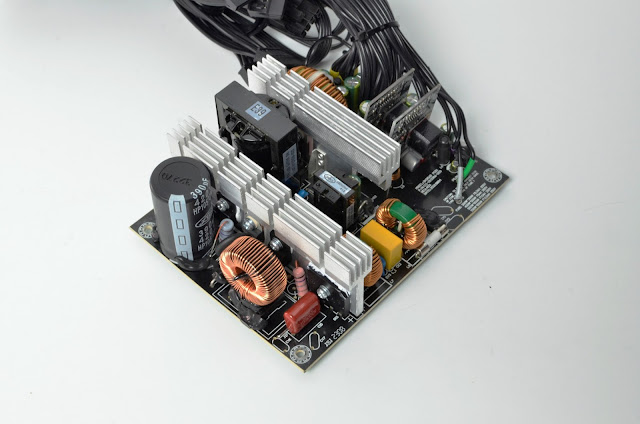

2-Bên trong:
AIGO chọn GuangHaiDianZi làm sản xuất (OEM) cho dòng sản phẩm GB series của mình với Platform GH-356 sử dụng thiết kế Active PFC + Dual forward + DC to DC nhằm nâng cao hiệu quả sử dụng điện năng so với cái thiết kế truyền thống

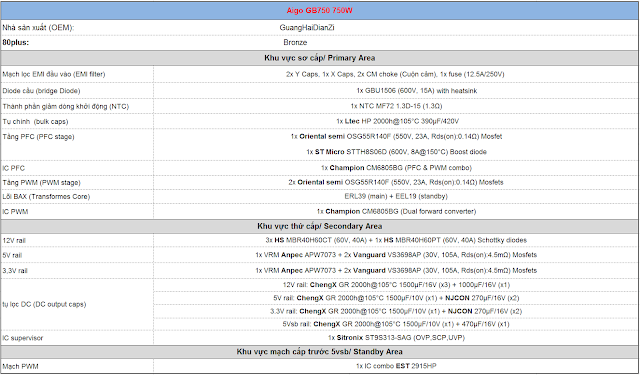

Bảng linh kiện được sử dụng trên GB750:

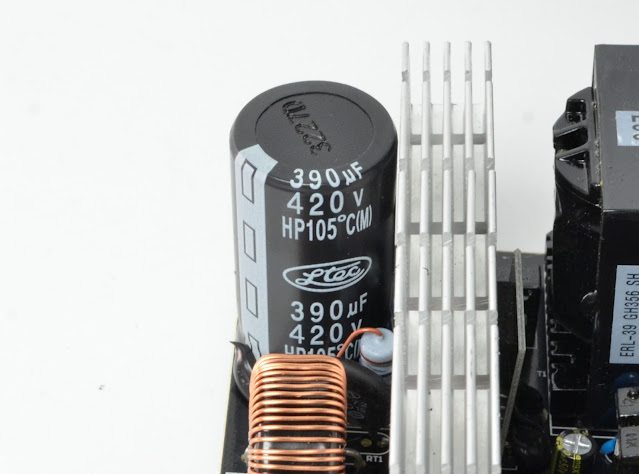

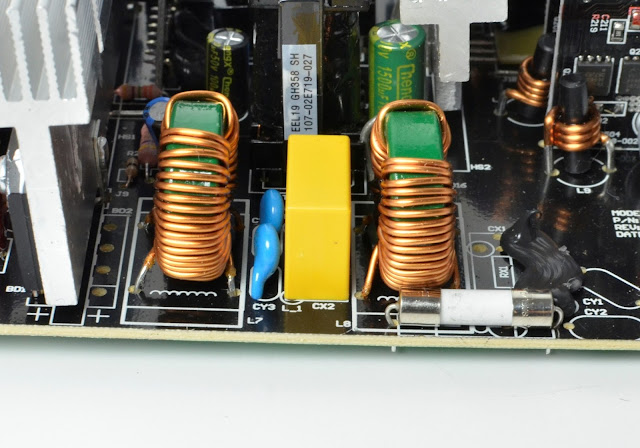

GB750 được trang bị mạch lọc nhiễu EMI 2 lớp. Diode cầu là loại GBU1506(15A) được đính trên phiến tản nhiệt tầng PFC&PWM. Tụ chính 420V/390uF tới từ hãng Ltec

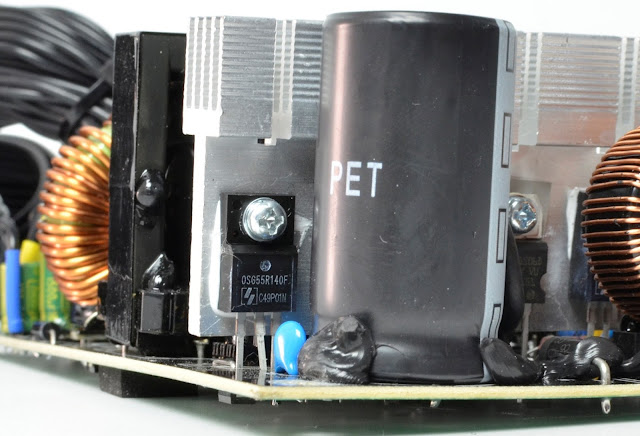

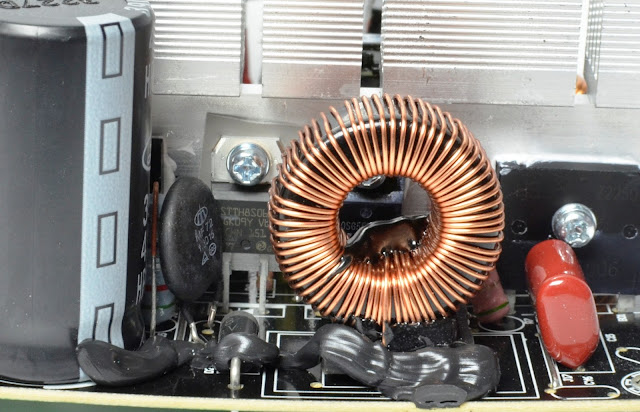

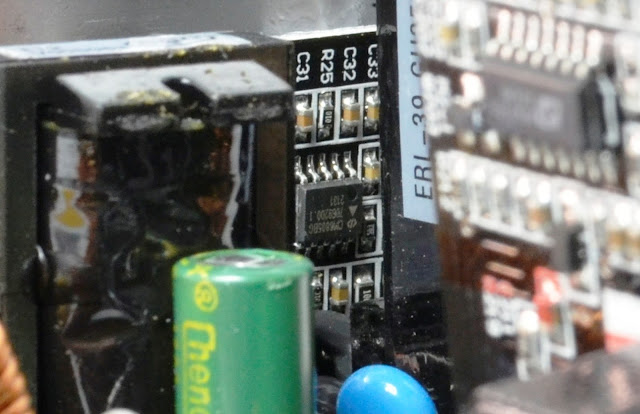

Tầng PFC và PWM đều sử dụng loại mosfet OSG55R140F (23A) . Tầng PFC do chạy ở dải điện áp hẹp nên chỉ sử dụng 1 Mosfet đi kèm với boost diode STTH8S06D (8A). IC dao động chính là loại champion CM6805BG đây là loại IC thường thấy ở các bộ nguồn có Active PFC dải hẹp (Short range)

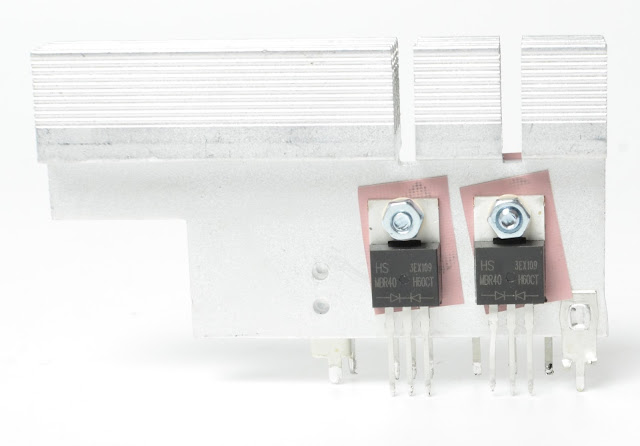

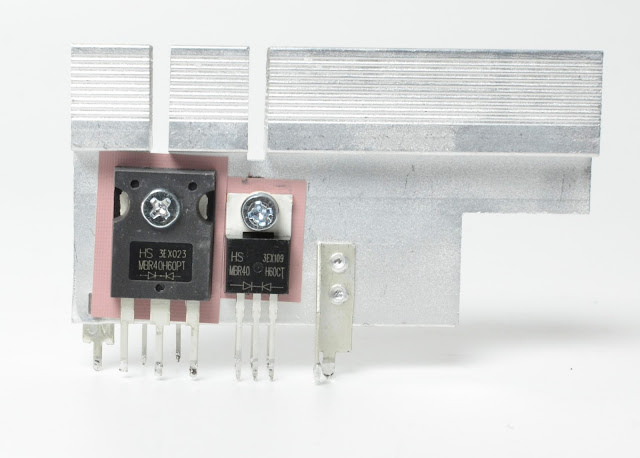

Ở Khu vực chỉnh lưu ngõ ra đường 12V chung ta thấy 2 loại đóng gói khác nhau của cùng 1 loại Diode xung (Schottky diode) . 1x MBR40H60PT(TO247) kích thước lớn có nhiệm vụ chỉnh lưu đường 12V từ biến áp chính tạo ra. và 3x MBR40H60CT(TO220AB) có nhiệm vụ "xả" dòng điện được tích trử trong cuộn cảm forward ở chu kỳ mà các Mosfet tầng PWM đang ở trạng thái đóng(off)

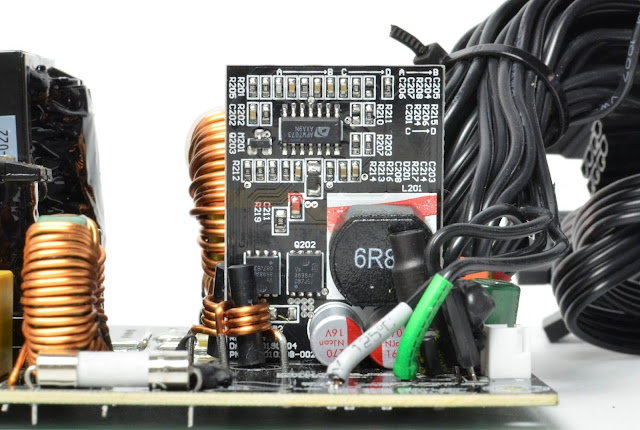

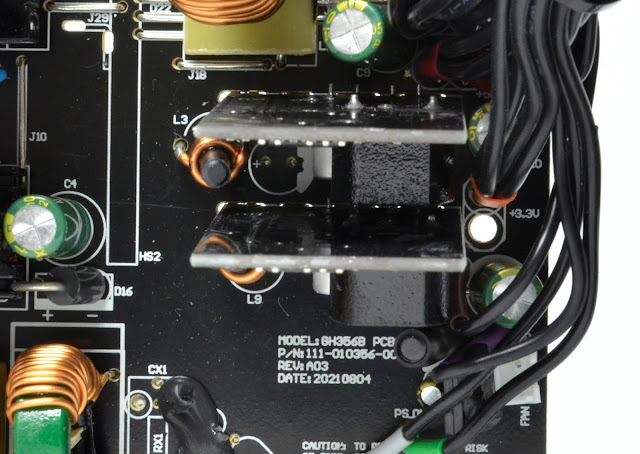

Đường 3.3V và 5V được tạo ra từ 2 khối mạch VRM(DC to DC) sử dụng IC dao động APW7073 "kí sinh" trên đường 12V duy nhất mà biến áp chính tạo ra . IC APW7073 cũng sẽ cung cấp các chế độ bảo vệ cho 2 đường điện này

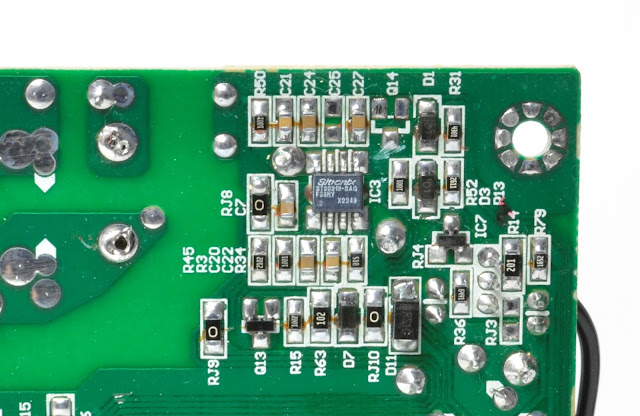

IC giám sát hoạt động trên GB750 là loại Sitronix ST9S313-SAG cung cấp 3 chế độ bảo vệ cơ bản OVP/SCP/UVP

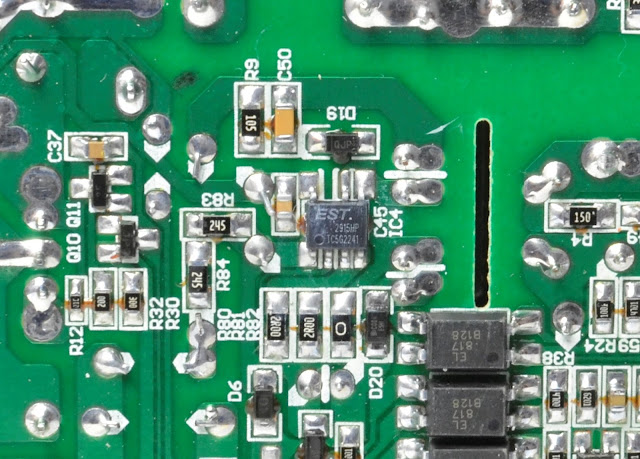

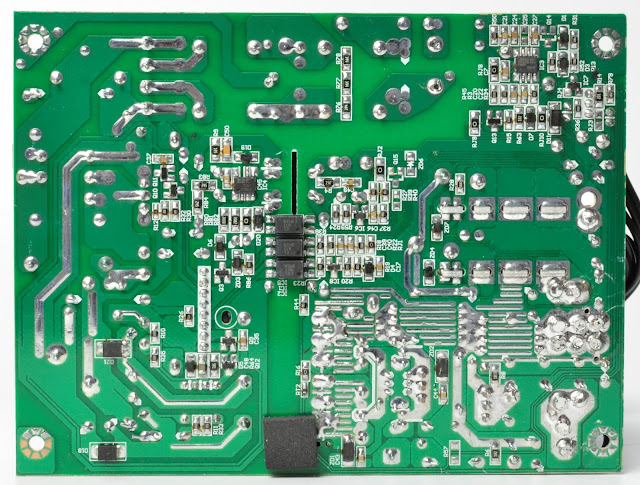

Mạch cấp trước 5Vsb sử dụng 1 IC combo EST 2915HP . Phần mạch in của GB750 sạch các chân linh kiện được cắt tỉa ngọn gàng, mối hàn sáng bóng tuân thủ tiêu chuẩn RoHS, Tuy nhiên các linh kiện có vẻ bị nghiên về 1 bên do thao tác của công nhân lắp ráp. hy vọng phía Aigo sẽ khắc phục điều này ở các lô hàng tiếp theo



III-Thử nghiệm

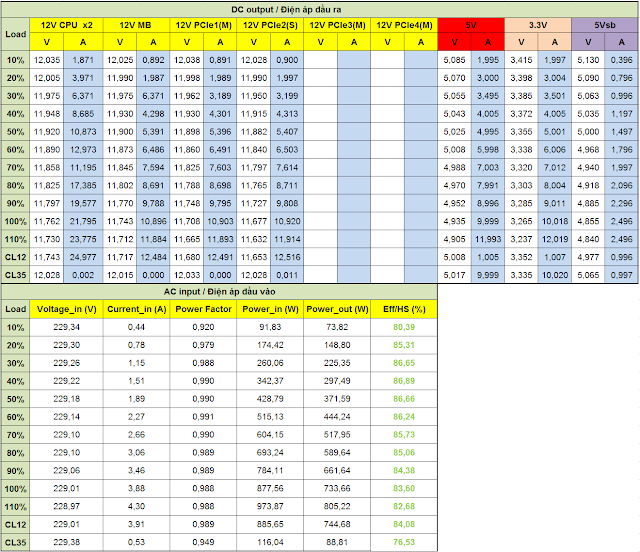

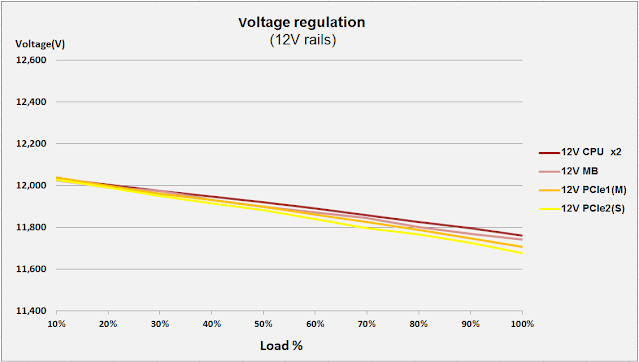

1-Thử tải:

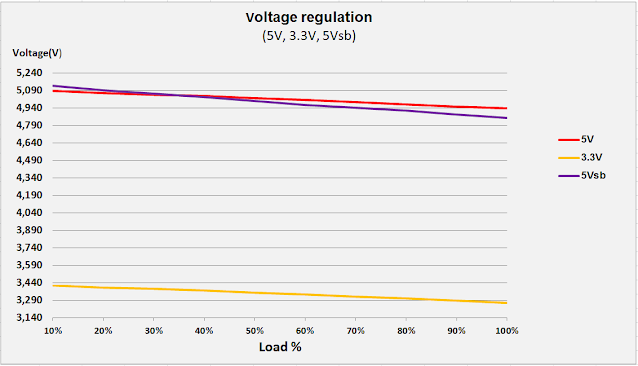

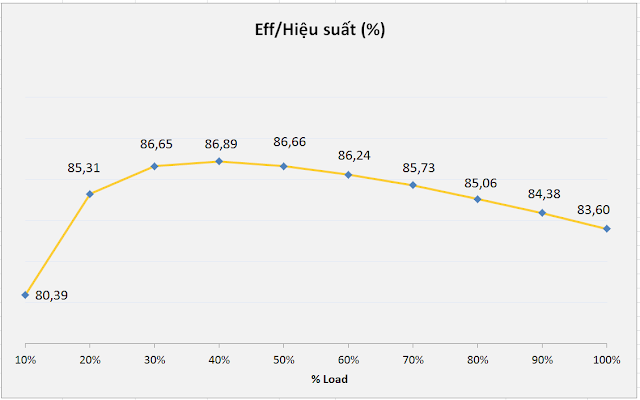

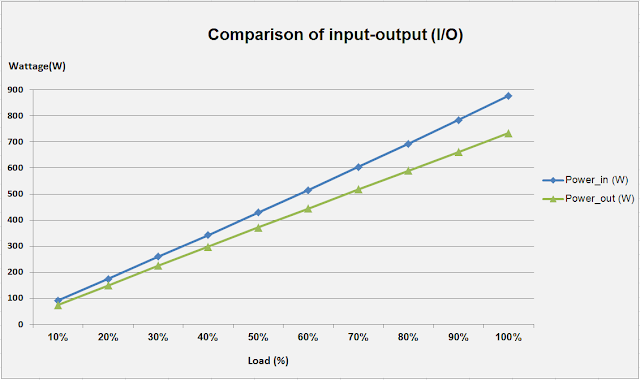

GB750 hoàn thành tốt các mức tải với điện áp dao động trong chuẩn ATX, Do được trang bị tính năng DC to DC vì thế điện áp ngõ ra vẫn rất tốt ở các mức tải không đồng đều(CL). Hiệu suất đạt được tối đa ~87%@230Vac

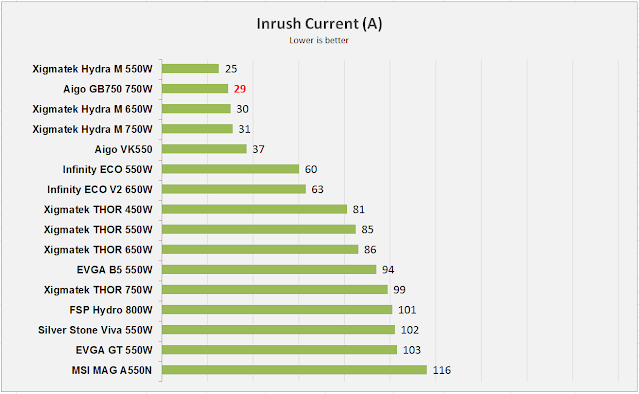

2-Inrush current testing ( Dòng khởi động):
Dòng khởi động của GB750 chỉ là 29A . rất nhỏ so với 1 PSU có tụ chính 420V/390uF và công suất 750W

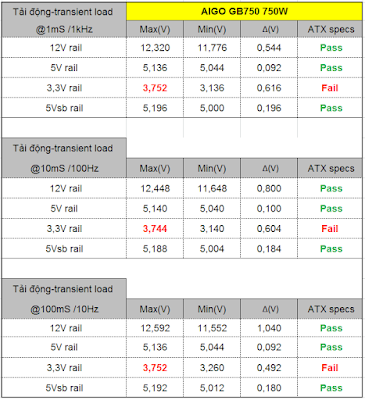

3-Sync Transient response test ( Tải biến thiên):
*Capacitance load: 3300uF per rails (12V1, 12V2, 5V, 3.3V, 5Vsb)
  Slew rate: 1A/uS per rails . except 5Vsb: 0.8A  ( theo intel ATX design guide)
GB750 không thể vượt qua toàn bộ bài thử nghiệm tải biến thiên khi đường 3.3V nhanh chóng văng ra khỏi chuẩn ATX yêu cầu


1mS:


10mS:


100mS:

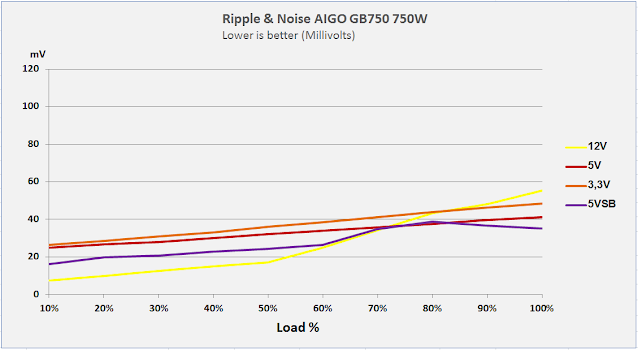

4-Ripple & Noise ( Nhiễu AC cao tần):

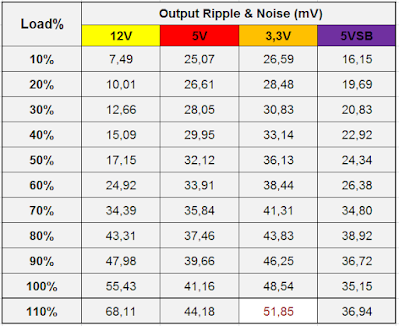

Ripple & Noise của GB750 đạt mức khá khi tối đa trên dưới 50mV cho cả 3 đường điện chính

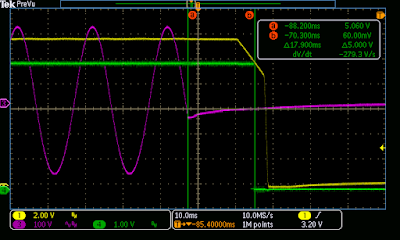

5-Hold-up time ( thời gian lưu điện)

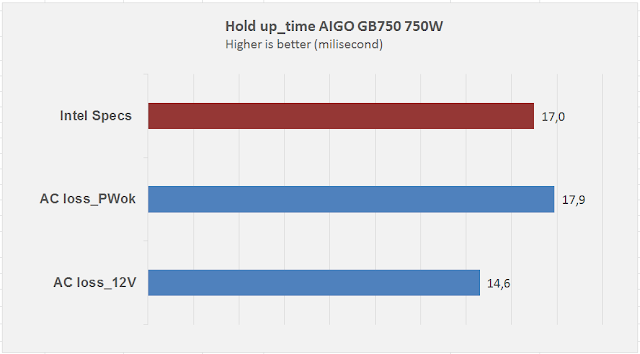

GB750 có mức lưu điện thấp hơn tiêu chuẩn ATX chỉ 1 chút (2mS) Tuy nhiên tính hiệu Power_OK lại không thật sự chính xác

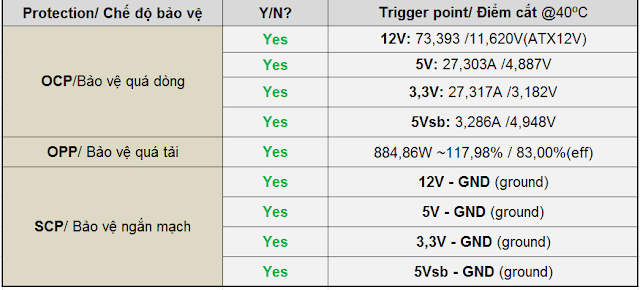

6-Protection features (Các chế độ bảo vệ):
Các chế độ bảo vệ chính trên GB750 hoạt động tốt và nhạy. PSU tự ngắt khi chạm điểm bảo vệ và tự khởi động lại.


7-Earth leak current ( Kiểm tra dòng rò)

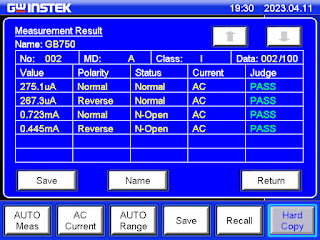

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc (ở đây sẽ là 110% của 240VAC tương đương khoảng 264VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng GW instek GLC-9000 để đo dòng rò

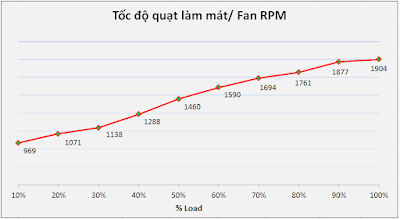

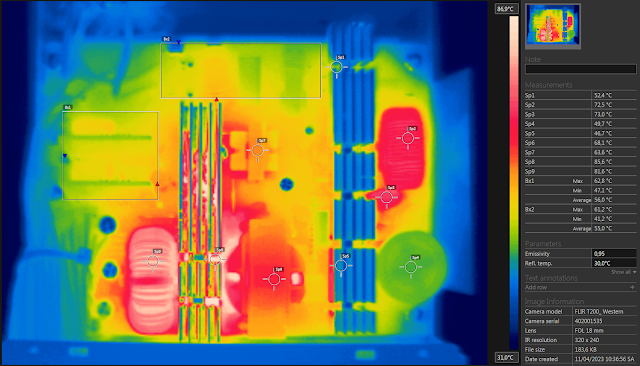

8- Nhiệt độ làm việc và tốc độ quạt làm mát ( Temp & Fan RPM):
Điều kiện môi trường : 38-45°C

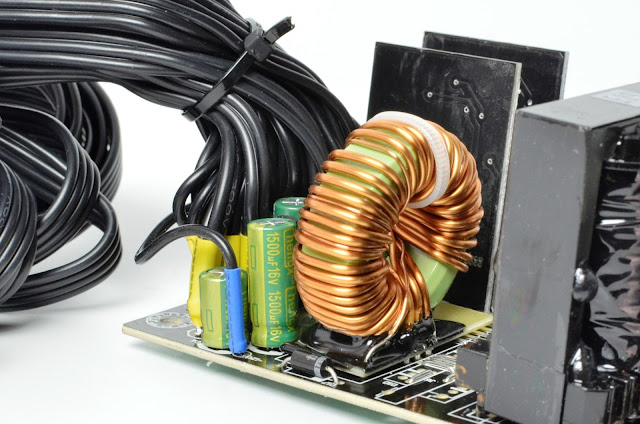

điểm nóng nhất trên GB750 là khu vực các diode xung chỉnh lưu đường 12V. Điểm nóng tiếp theo chính là cuộn cảm của mạch Forward, đây là thành phần ít được nhắc tới ở các review PSU, Cuộn cảm này có mục đích tích trữ năng lượng điện năng dưới dạng từ trường và giải phóng năng lượng ngày ra cung cấp cho thiết bị tiêu thụ ở nửa chu kì Mosfet PWM nghỉ (off).



IV-Kết luận:

AIGO GB750 có phẩn chất điện áp và chất lượng linh kiện khá. Mẫu mã bắt mắt, được trang bị mạch DC to DC (VRMs) Hiệu suất tối đa đạt 87%@230Vac và hệ thống cáp bẹ đen mềm với 2 đầu CPU là là điểm không thể thiếu . Tuy nhiên PSU hoạt động khá ồn khi full load liên tục do phải làm mát khối linh kiện công suất phía dưới.
GB750 là một sự lựa chọn mới cho phân khúc tầm trung-phổ thông sử dụng 01 card đồ họa có công suất dưới 250W
Ưu điểm:
-Hiệu suất trên dưới 87%@230VAC
-DC to DC (VRMs)
-Cáp bẹ đen với 2 đầu CPU riêng biệt
Khuyết điểm:
-Cần cải thiện Hold up time
-Sai sót phần bao bì không đáng có
